貼片電容怎么看電壓?

　　用電壓測試儀器，從最小開始加電壓，一直加到電容燒壞為止，記錄這個電壓。但是：50V以下，國標2.5倍。100V~500V,國標1.5倍。630V以上，國標1.2倍出廠。

　　貼片電容全稱為：多層(積層，疊層)片式陶瓷電容器，也稱為貼片電容，片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。

　　電壓(voltage)，也稱作電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。其大小等于單位正電荷因受電場力作用從A點移動到B點所做的功，電壓的方向規定為從高電位指向低電位的方向。電壓的國際單位制為伏特(V，簡稱伏)，常用的單位還有毫伏(mV)、微伏(μV)、千伏(kV)等。此概念與水位高低所造成的“水壓”相似。需要指出的是，“電壓”一詞一般只用于電路當中，“電勢差”和“電位差”則普遍應用于一切電現象當中。

　　容量確定： 用普通電橋測試儀器就可以測試出電容了。

　　電壓確定：耐壓的話就不好說，因?yàn)楫a(chǎn)品本身出廠，單從耐壓來確定(不算其他各種和電壓相關的實驗的話，比如HOLT實驗等)，就用電壓測試儀器，從最小開始加電壓，一直加到電容燒壞為止，記錄這個電壓。但是：50V以下，國標2.5倍。100V~500V,國標1.5倍。630V以上，國標1.2倍出廠。也就是說，你測出來損壞電壓，125V，那估計就是50V左右或者更低的35V\25V都有可能。

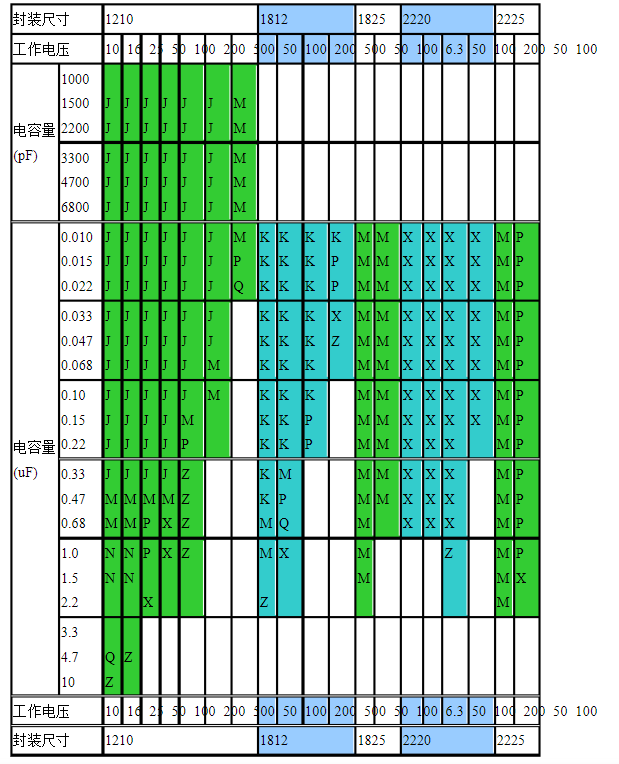

貼片電容的耐壓值和容量如何看出？

　　電容的耐壓，表示電容在一定條件下連續使用所能承受的電壓。如果加在電容上的工作電壓超過額定電壓，電容內部的絕緣介質就有可能被擊穿，造成極片間短路或嚴重漏電。因此，電容的工作電壓不能大于其額定耐壓，以保證電路可靠工作。

　　對于電解電容器，漏電流是性能指標中重要的一項。電解電容的漏電流與電壓的關系密切，漏電流隨工作電壓的增高而增大。當工作電壓接近陽極的賦能電壓時，漏電流會急劇上升。通過測試電解電容的漏電電流，可以推算出它的極限耐壓和額定耐壓，對于電路中電容耐壓的取值，有直接的參考意義。

　　變壓器T1和T2型號相同，背靠背對接，提供高低壓兩組電源，并起到隔離作用。低壓的經整流濾波后，由R1、DWl、Q1、Ral～Ral 1組成電流可調的恒流源。高壓的經整流濾波后由Rbl～RblO、DW2分壓，Q2輸出可調的直流電壓。使用時選擇合適的電壓Uc和電流Jc，將被測電容接到Cxa、Cxb兩點上，此時會看到電壓表指針緩慢偏轉，達到一定的位置后靜止，指針?biāo)傅碾妷杭礊樵撾娙菰诼╇婋娏鳛閘c時所承受的耐壓。

　　波段開關K3、K4(各單擋11位)分別是測試電壓和電流(即漏電流)選擇開關，其測試量程如表1所示。表2為測試電路中的元件清單。

　　1.將測試電壓調到比電容額定電壓高一些的擋位。如測試35V的申容?？蓪跷环诺?4V，測試50v的電容，可將擋位放到64M或96V.擋位高一些對測試結果影響不大，只是擋位越高，三極管Q1的功耗相應會大一些。

　　2.選擇合適的測試電流。測試電流應根據電容容量來選擇，容量越大測試電流也越大。對于4700μF以上的電容，可選擇大于10mA的測試電流;對于1000～4700μF的電，容，可選擇5mA左右的測試電流：對于10μF以下的電容，可選擇0.2～1mA的測試電流。

　　3.紅色鱷魚夾接電容正極，黑色鱷魚夾接電容負極。接好后看到電壓表指針先勻速緩慢偏轉。正常情況下偏轉位置應超過額定電壓，當達到某一值時其指針偏轉變慢，并且越來越慢，最終靜止下來，此時電容的漏電流等于Q1集電極的恒流電流，電壓表所指示的電壓，為此電容在漏電電流為Ic時所承受的耐壓，可粗略認為是該電容的極限耐壓。

　　4.測試完畢后將開關K2閉合，待電容放電后取下。
